金物の使い方○と×

最終更新日 2019年1月25日

中間検査時に、金物の納め方を誤っている現場、納め方に随分苦労されている現場を見かけます。そこで、金物の納め方の良い例と悪い例をこのページで紹介することにしました。現場施工時の参考にご覧ください。

ホールダウン金物と筋かいプレートの取り付け

ホールダウン金物と筋交いプレートの取り付け

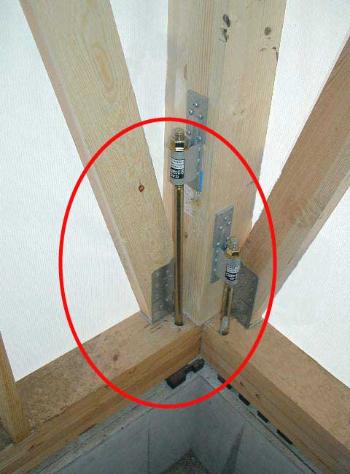

○良い例○内使いの筋かいプレートを用いて、HDとの干渉を避けている。

ホールダウン金物と筋交いプレートの取り付け

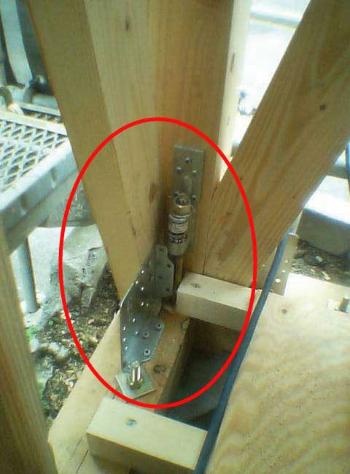

×悪い例×柱に取り付ける筋かいプレートが、HDと干渉しているために取り付けられない。


背割に取り付ける筋かいプレート

ホールダウン金物と筋交いプレートの取り付け

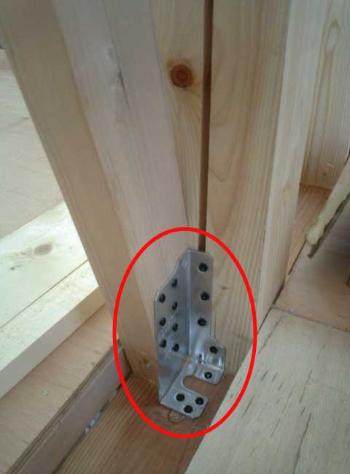

○良い例○内使いの筋かいプレートを用いて、背割との干渉を避けている。

ホールダウン金物と筋交いプレートの取り付け

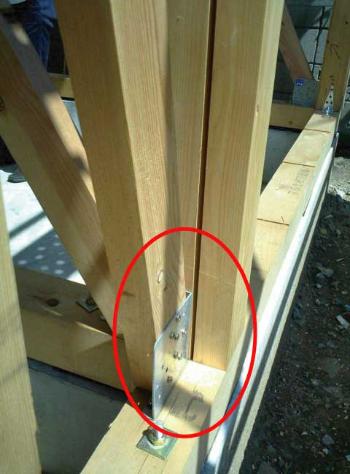

×悪い例×筋かいプレートのビスが背割に入り込んでいるため、強度は確保されない。


基礎パッキンの取り付け

ホールダウン金物と筋交いプレートの取り付け

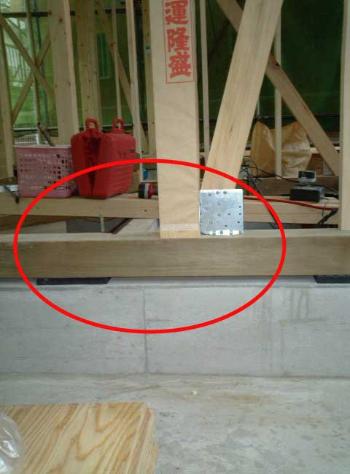

○良い例○基礎パッキンは柱の下に設ける。

ホールダウン金物と筋交いプレートの取り付け

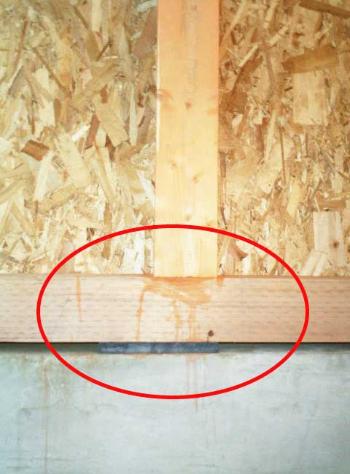

×悪い例×柱の下に基礎パッキンがないと、土台に大きな力がかかる。
