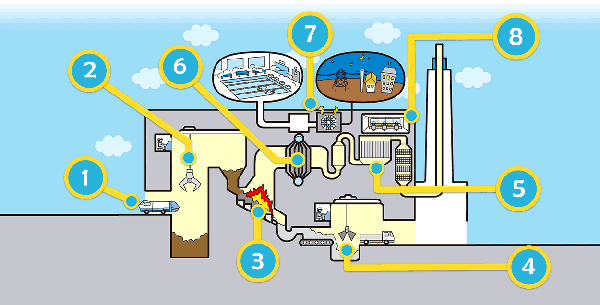

Tổng quanvề thiết bị của nhà máy đốt rác

最終更新日 2020年8月24日

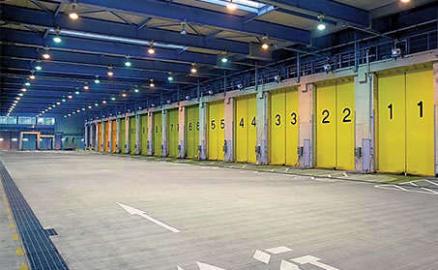

1 Cửa đổ rác

Xe rác sau khi thu gom rác cháy được, tại cửa đổ rác sẽ đổ rác vào “hố rác”, đây là nơi tập trung rác tạm thời.
Tại cửa đổ rác có hàng trăm xe rác ra vào mỗi ngày, cho nên người vận hành tại phòng giám sát tiếp nhận rác phải tiến hành giám sát sao cho không để xảy ra tai nạn.
“Các cửa đổ rác” sẽ nhận biết được xe rác, để đóng mở tự động.
Xe rác nâng thùng chứa rác phía sau và thả rác trực tiếp xuống hố rác từ cửa đổ rác.
Trường hợp người vận hành bốc dỡ rác từ thùng chứa (không tự đổ), sau khi cho rác vào các hộc tự đổ, rác sẽ được đổ vào hố rác bằng các bằng chuyền, và như vậy có thể thực hiện một cách an toàn sao cho người không bị ngã xuống hố rác.

投入ステージ写真

▲ Khi nháy chuột vào, video sẽ bắt đầu chạy (không có tiếng)

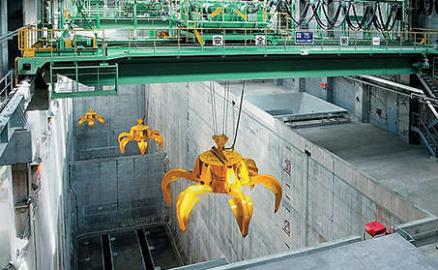

2 Hố rác, cẩu rác

“Hố rác” là nơi có không gian lớn tập trung rác tạm thời sau khi rác được vận chuyển thu gom từ các xe rác về.
Rác sẽ được “cẩu rác” xúc lên đưa từ “hố rác” và cho vào “lò đốt”.
Điều quan trọng khi này là phải trộn đều rác khiến rác trở nên đồng đều trước khi cho vào lò.
Rác tái chế hay rác không cháy được sẽ được phân loại kỹ khi thu gom rác, do vậy tại nhà máy đốt rác, về cơ bản sẽ chỉ vận chuyển các loại “rác cháy được”, tuy nhiên ngay cả trong số “rác cháy được” đó cũng lẫn cả “rác khó cháy” như đồ sống có chứa nước ẩm, hay các loại “rác dễ cháy” như giấy.
Vì vậy, chúng tôi dùng cẩu rác để trộn rác cho đồng đều (khuấy đều rác) giúp việc đốt rác dễ hơn.
“Cẩu rác” được người vận hành có tay nghề thao tác. Khi cần thiết, dù nửa đêm cũng có chế độ vận hành tự động để cần cẩu hoạt động liên tục 24/24 giờ.

ごみピット写真

  ▲ Khi nháy chuột vào, video sẽ bắt đầu chạy (không có tiếng)

3 Lò đốt rác

Rác khi được cho vào “lò đốt” thì bản thân rác đó cũng trở thành nhiên liệu đốt nên sẽ tự đốt cháy.
Do vậy, khi khởi động lò đốt, chỉ cần bắt lửa vào rác một lần, sau đó sẽ không cần sử dụng nhiên liệu cháy bổ sung cho đến khi lò đốt dừng.
Bên cạnh đó, chúng tôi đốt liên tục ở nhiệt độ cao từ 850~950℃, để khử mùi hôi, và hạn chế phát sinh khí dioxin các loại.
Ngoài ra, không khí cần cho lò đốt rác được lấy vào từ “hố rác” nơi tập trung rác tạm thời, chúng tôi đang cố gắng để mùi rác không lan ra ngoài khu vực hố rác.

焼却炉写真

 ▲ Khi nháy chuột vào, video sẽ bắt đầu chạy (không có tiếng)

4 Hố tro, cẩu tro

Hố tro là nơi tập trung tro phát sinh từ quá trình đốt rác.
Tro từ lò đốt sẽ được vận chuyển bằng “băng chuyền tro”, và được tập trung trong “hố tro”.
Hơn nữa, chúng tôi sử dụng thiết bị xử lý khí thải để loại bỏ tro bay, và tro bay này cũng được vận chuyển trên băng chuyền riêng, sau khi xử lý bằng hóa chất, từng loại sẽ được tập trung tại hố tro chuyên dụng.
Tro sẽ được “cẩu tro” xúc và chất lên các xe tải vận chuyển tro.
Tại đây, tro đã được ttttxúc lên xe tải sẽ được vận chuyển tới “bãi xử lý chất thải cuối cùng”.
Để tận dụng bãi xử lý cuối cùng một cách hiệu quả và trong thời gian lâu nhất có thể, cần phải triệt để phân loại, và giảm thiểu lượng rác thải.

灰ピット写真

 ▲ Khi nháy chuột vào, video sẽ bắt đầu chạy (không có tiếng)

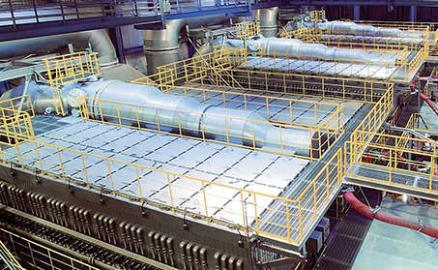

5 Thiết bị xử lý khí thải

Thiết bị xử lý khí thải là thiết bị loại bỏ chất có hại từ khí thải sinh ra khi đốt rác.
Trước tiên, thiết bị làm lạnh đột ngột khí thải bằng tháp làm mát, ngăn chặn sự tái tổng hợp chất dioxin.
Sau đó, cho khí thải chạy qua hệ thống có tên là “túi lọc” để loại bỏ bụi, tro bay siêu nhỏ có trong khí thải, rồi sau đó được xử lý bằng hoá chất để loại bỏ dioxin và các chất có hại.
Ngoài ra, thành phần có hại có trong khí thải sẽ được loại bỏ bằng hóa chất như than hoạt tính, hóa chất vôi, hay ammoniac.
Khí thải đã qua xử lý như vậy mới được thải từ ống khói ra ngoài không khí.
Tại thành phố Yokohama, khí thải được quản lý với con số chặt chẽ hơn cả “tiêu chuẩn quy định” trong luật. Hơn nữa, chúng tôi nỗ lực đảm bảo sự yên tâm cho những người dân sống xung quanh bằng việc công khai kết quả đo lường, ví dụ như thành phần khí thải sau xử lý.

排ガス処理設備写真

▲ Khi nháy chuột vào, video sẽ bắt đầu chạy (không có tiếng)

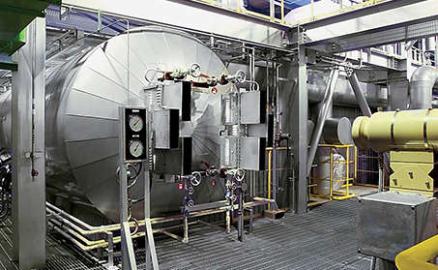

6 Nồi hơi

Nồi hơi là thiết bị tận dụng nhiệt sinh ra khi đốt rác, làm sôi nước và tạo ra hơi nước.
Hơi nước phát sinh này được chuyển tới “máy phát điện có sử dụng tuabin hơi nước”, để phục vụ cho phát điện.
Ngoài việc sử dụng cho hệ thống cung cấp nước nóng, làm nóng, làm mát trong nhà máy đốt rác, hơi nước nóng còn được đưa tới cơ sở sử dụng nhiệt lượng thừa lân cận để sử dụng dụng như là nguồn nhiệt cho
hồ bơi nước nóng và cơ sở tắm rửa.

ボイラー写真

 ▲ Khi nháy chuột vào, video sẽ bắt đầu chạy (không có tiếng)

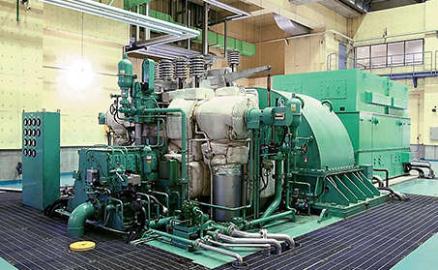

7 Máy phát điện sử dụng tuabin hơi nước

Máy phát điện có sử dụng tuabin hơi nước là thiết bị chuyển đổi hơi nước có nhiệt độ cao, áp lực cao sinh ra từ nồi hơi thành năng lượng điện.
Điện tạo ra được sử dụng tại nhà máy đốt rác và cơ sở lân cận, điện năng còn thừa sẽ bán cho các công ty điện.
Để tăng sản lượng phát điện của máy phát điện có sử dụng tuabin hơi nước, cần phải nâng cao hiệu suất đốt cháy của nhà máy đốt rác.
Vì vậy, tại thành phố Yokohama, chúng tôi yêu cầu sự hợp tác của mọi người như trước khi vứt rác, hãy giảm lượng nước có trong rác tươi chứa nhiều nước, hay phơi khô các cành cây được cắt tỉa.

蒸気タービン写真

▲ Khi nháy chuột vào, video sẽ bắt đầu chạy (không có tiếng)

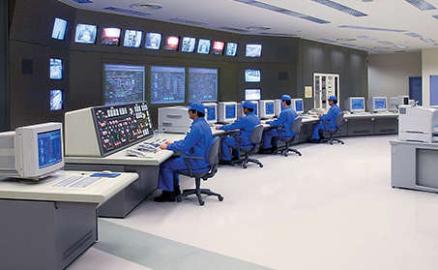

8 Phòng điều khiển trung tâm

Nhà máy đốt rác hoạt động liên tục 24/24 giờ.
Vì vậy, tại phòng điều khiển trung tâm, người vận hành sẽ tiến hành vận hành và giám sát hàng ngày. 24 giờ bên trong nhà máy đốt rác.
Màn hình quan sát LCD sẽ hiển thị và giám sát các hình ảnh từ camera gắn tại nhiều vị trí trong nhà máy đốt rác.
Trên màn hình quan sát ngay trước mặt người vận hành, các dữ liệu như nhiệt độ, áp suất, nồng độ khí thải được hiển thị theo thời gian thực (realtime).
Tùy theo tình hình mà có thể giám sát và thao tác từ xa các máy móc tại hiện trường nhờ các thao tác bằng tay của người vận hành và điều khiển tự động của máy tính, để luôn luôn đảm bảo quy trình đốt cháy diễn ra liên tục và chính xác.

中央管制室写真

  ▲ Khi nháy chuột vào, video sẽ bắt đầu chạy (không có tiếng)

★ Qua trình xử lý rác

 ▲ Khi nháy chuột vào, video sẽ bắt đầu chạy (không có tiếng)
